Графит конструкционный мелкозернистый МГ-1 и МГ-2: заготовки и изделия по чертежам

Графит марок МГ-1 и МГ-2 — материал, из которого делают деталь, а не добавку в расплав. Он держит форму, не горит в печи и обрабатывается на обычном токарном или фрезерном станке до геометрии, которую потом не надо доводить. Это конструкционный мелкозернистый графит по ТУ 1910-006-53829767-2015, собственной разработке ООО «Южно-Уральская Сырьевая Корпорация». Отгружаем с производства в Челябинске: заготовки под механическую обработку и готовые изделия по чертежам заказчика.

Поставляем вагонными нормами и автотранспортом по России.

Характеристики графита МГ-1 и МГ-2

Обе марки нормируются одним ТУ, различает их зерновой состав и достигаемая плотность.

Марки МГ-1 и МГ-2: чем различаются и что брать

Номер в обозначении читают как «сорт получше» и берут МГ-1 по умолчанию. На практике выбор идёт от геометрии детали и условий её работы, а не от номера.

Мелкое зерно даёт более чистую поверхность после механической обработки, меньший разброс свойств внутри заготовки и лучшее качество кромок. Там, где нужна тонкая стенка, точный паз или плотное сопряжение, разница с крупнозернистым материалом видна сразу. Плата за это — обычно цена и меньший выбор размеров заготовки в наличии.

Крупное зерно дешевле и устойчивее к термоудару при резких перепадах температуры. Для массивных деталей, где нагрузки распределяются по большому сечению, а чистота поверхности не критична, закладывать МГ-1 смысла нет.

Если сомневаетесь — пришлите чертёж. По геометрии и режиму работы скажем, какая марка проходит, а какая заведомо не нужна.

Форма поставки

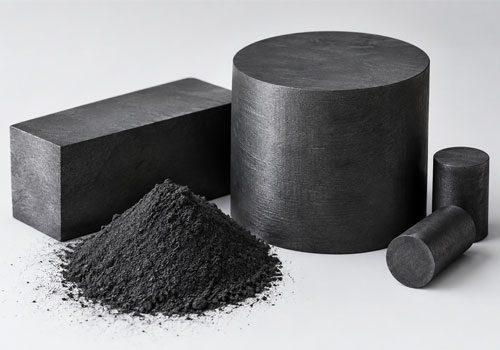

Заготовки. Круглые и прямоугольные заготовки, плиты и кольца под механическую обработку на вашем производстве. Это основной формат: заказчик сам снимает припуск и получает деталь под свои допуски.

Изделия по чертежам. Фрезеровка, точение, сверление, шлифование. Отдельная страница про фасонные изделия из графита.

Порошок и гранулы тех же марок — если материал нужен как наполнитель или компонент шихты, а не как заготовка. Это графитовый порошок ГИИ-А и ГИИ-Б.

Применение графита МГ-1 и МГ-2

Нагреватели и тепловые экраны

Графит работает как резистивный элемент в печах сопротивления и как экран, который отсекает излучение от холодной оснастки. Здесь важны стабильное электросопротивление по всей длине элемента и отсутствие примесей, которые выгорают и меняют сечение. Деталь ведёт себя предсказуемо только если партия однородна по зерну. Разброс по электросопротивлению между партиями — обычная причина, по которой нагреватель перегорает раньше расчётного ресурса.

Лодочки для термообработки и спекания

Лодочки, поддоны, кассеты для отжига и спекания. Материал не взаимодействует с большинством металлов при высоких температурах, поэтому садок из графита марки МГ-1 не загрязняет продукт. Для точных деталей и полупроводниковых материалов зольность критична: минеральные зёрна дают пятна и включения на поверхности изделия, которое греется в этой лодочке.

Кристаллизаторы для машин непрерывного литья заготовок

Гильзы и кристаллизаторы МНЛЗ. На графит действует одновременно поток жидкого металла, теплосъём и трение от вытягиваемой заготовки. Проходят материалы с плотной однородной структурой и низкой открытой пористостью. Пористость здесь важнее прочности: через открытые поры металл проникает в тело детали, размывает её и меняет геометрию канала.

Оснастка для кварцевого стекла и полупроводников

Формы, дорны, элементы оснастки для вытяжки кварцевых труб и стержней, детали печей для полупроводникового производства. Кварцевое стекло варят и формуют при температурах выше 1700 °C, поэтому оснастка должна держать форму, не окисляться и не отдавать материал в контакт. Примеси в графите уходят в стекло, а следы металлов в полупроводнике недопустимы. Обе задачи закрывают марки с минимальной зольностью, а не просто «с конструкционным графитом».

Пресс-формы для порошковой металлургии

Матрицы, пуансоны, вкладыши. Давление на зерно порошка не должно менять форму, а сцепление с прессовкой — быть минимальным, чтобы деталь вынималась без задиров. Графит для этого и удобен: он сам работает как разделительный слой. Здесь чаще закладывают мелкое зерно, потому что качество кромки матрицы прямо переносится на кромку прессовки.

Антифрикционные детали

Вкладыши, уплотнительные кольца, подшипники скольжения для узлов, где масло не работает: высокие температуры, агрессивная среда, вакуум. Графит сохраняет смазывающие свойства без смазки, а в паре с металлом не сваривается с ним.

Условия поставки

Отгрузка со склада в Челябинске — вагоном и автомобильным транспортом, возможен самовывоз. Размер партии, сроки изготовления и цены подтверждаем по конкретной заявке: они зависят от марки, размеров заготовки и объёма мехобработки. Общий прайс на конструкционный графит по этой причине мало о чём говорит, цену считаем по позиции.

Документы и соответствие

Продукция выпускается по ТУ 1910-006-53829767-2015. На каждую партию оформляем паспорт качества с фактическими показателями по плотности, прочности, пористости и зольности. На предприятии действует сертификат соответствия ГОСТ ISO 9001-2011.

Сравнивайте нормативы, по которым вам предлагают графит. Большая часть предложений по марке МГ-1 идёт по ТУ 48-20-10-83 и ТУ 48-20-90-82 — это отраслевые ТУ на изделия из мелкозернистого графита. Наше ТУ написано под материал, который мы сами производим и сами отгружаем со своего склада. Посредник с чужого склада работает по тем нормативам, что достались ему от реального изготовителя, и подтвердить по ним характеристики партии не может.

Где ещё пригодится графит

Науглероживатель — корректировка металлургических расплавов по углероду, ковш и печь.
Графитовый порошок — ГИИ-А и ГИИ-Б для наполнителя композитов, смазок и токопроводящих покрытий.
Фасонные изделия из графита — механическая обработка по чертежам.
Вся номенклатура — в разделе «Продукция».

Заявка на графит МГ-1 и МГ-2

Пришлите размеры заготовки или чертёж детали плюс требуемую марку — вышлем цену и паспорт качества по партии.
Телефоны: +7 (922) 746-55-26, +7 (963) 092-90-00
Почта: uysk2011@mail.ru

Отгружаем от производителя, без посредников в цепочке!

Если по вашей детали заведомо проходит и МГ-2, скажем об этом прямо — переплачивать за марку незачем. А вот если в чертеже стоит мелкое зерно по причине «так заложил проектировщик», разберите это с нашим технологом до заказа: переделка готовой оснастки после механической обработки стоит дороже всего остального в этой сделке.

Отдельная просьба к отделам снабжения: указывайте в заявке режим работы детали и контактную среду. По одному только размеру заготовки марку не подобрать, а на переписку с уточнениями уходит несколько дней.
